내마모성 세라믹 라이닝 파이프

제품 설명

세라믹 내마모성 파이프는 고순도 알루미나 세라믹(Al₂O₃)으로 라이닝된 복합 파이프입니다. 특수 공정을 통해 세라믹은 강철 파이프 또는 고무층에 접착됩니다. 슬러리, 재, 석탄 가루 등 마모성이 높고 부식성이 강한 물질을 운반하는 데 적합합니다. 내마모성은 망간강 파이프의 10배 이상으로, 가동 중단 및 교체 빈도를 크게 줄여줍니다.

세라믹 내마모성 파이프는 세 겹으로 구성됩니다.
바깥층: Q235/304/316L 무계목 강관 (압력 지지)
중간: 고강도 에폭시 접착제 (120°C까지 내열)
안쪽 층: 92%-95% Al₂O₃ 단일 소결 세라믹 링/시트, 경도 HRA ≥88, Mohs 9. 1700°C에서 소결된 라이닝 세라믹은 밀도 3.7g/cm³이며, 압축 강도 ≥850 MPa, 굴곡 강도 ≥290 MPa입니다. 세라믹과 강철 파이프는 고속 침식 시 분리를 방지하기 위해 이중 금속 기계적 접합 및 접착 결합 공정을 사용하여 접착됩니다.

주요 특징
세라믹 두께: 3–25 mm 사용 가능, 맞춤형 감속기, 엘보, 티, Y자형 피스 포함
직경 범위: DN50–DN1200 mm
작동 온도: -50°C–350°C (내열용 특수 접착제)
연결: 플랜지, 용접, 퀵 커넥터, Victaulic 클램프
거칠기: Ra ≤ 0.2 μm, 낮은 유체 저항 및 낮은 스케일링 발생

세라믹 기술 매개변수

응용 분야
화력 발전: 플라이 애시, 석회석 슬러리, 탈황 순환 파이프
강철: 고로 석탄 주입, 컨버터 먼지 제거, 재 운반 파이프
광석 처리: 철/구리/금 광미, 정광 슬러리 파이프
석탄: 중질 매체 석탄 준비, 갱석 되메움 파이프
화학 산업: 인산석고, 이산화 티타늄, 수산화 알루미늄 슬러리
항만: 선박 언로더 진공 흡입 파이프, 광석 운반 파이프

왜 우리를 선택해야 할까요?

엄격한 품질 보증 시스템

제품 설계 및 제조부터 설치까지 ISO 품질 관리 시스템에 완전히 통합되어 있으며, 각 공정은 회사의 절차 및 사양에 따라 엄격하게 실행되며, 엄격한 품질 관리를 통해 각 제품이 고객 요구 사항을 충족하는지 확인합니다. 각 제품은 공장을 떠나기 전에 품질 검사를 통과해야 합니다. 모든 신제품은 엄격한 마모 시뮬레이션 실험을 거칩니다.

완벽한 서비스:

저희 회사는 전문적인 기술 연구 개발팀을 보유하고 있으며 장비 내마모성에 대한 10년 이상의 경험을 축적했습니다. 고객이 제공한 현장 정보를 바탕으로 재료 선택 및 설계부터 프로젝트 예산까지 마모의 원인을 분석하고 맞춤형 내마모 솔루션을 제작하며 설계 도면을 제공합니다.

경험이 풍부함

장비 내마모성에 집중하여 고객과의 소통 및 경험 축적에 집중합니다. 저희 신제품 중 다수는 고객의 아이디어에서 영감을 얻었습니다. Iberno는 10년 이상 장비 내마모성에 집중해 왔습니다. 전문 팀은 신소재 연구 개발, 마찰 및 마모 연구, 엔지니어링 설계에 참여하고 있습니다. 광범위한 경험을 가지고 있습니다.

FAQ:

Q1: 고속 입자 충격 시 세라믹이 깨질까요?
A: 충격을 흡수하기 위해 세라믹 링과 강철 파이프 사이에 3mm 고무 완충층을 둡니다. 입자 속도 ≤ 35 m/s 조건에서는 파손 기록이 없습니다.

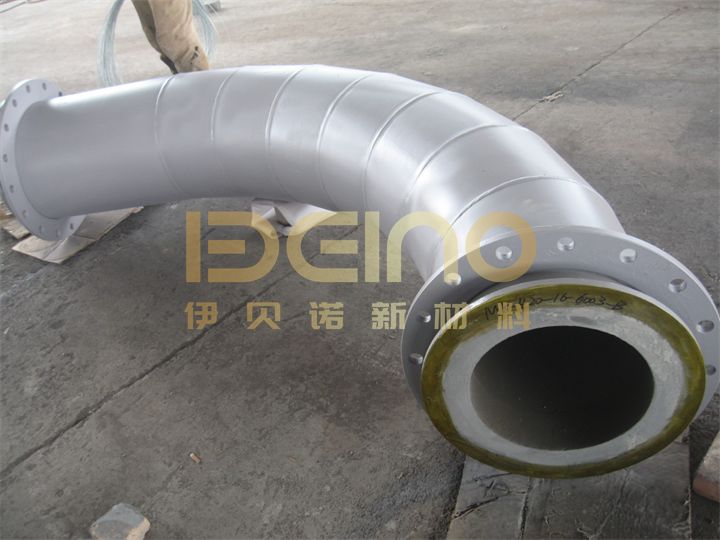

Q2: 내마모성 굽힘 파이프를 만들 수 있습니까?
A: R=1.0D에서 5D까지 다양한 반경으로 구부릴 수 있으며, 세라믹 조각은 도브테일 인터로킹 구조로 되어 있어 절대 떨어지지 않습니다.
Q3: 라이닝의 품질을 어떻게 확인할 수 있습니까?
A: 공장을 떠나기 전에 각 파이프라인은 100% 내시경 검사 및 10 MPa 수압 검사를 거치며, 검사 보고서가 첨부됩니다.

Q: 내마모성 세라믹 파이프의 수명은 얼마나 됩니까?
A: 정상적인 작동 조건에서 수명은 5-10년에 달할 수 있으며, 특정 수명은 작동 조건의 심각성에 따라 다를 수 있습니다. 심한 마모 및 부식과 같은 특수한 작업 조건에서도 2-3년 동안 안정적인 사용을 보장할 수 있습니다. ​

Q: 내마모성 세라믹 파이프 설치가 복잡합니까?
복잡하지 않습니다. 가벼운 무게로 인해 설치 과정이 비교적 간단하며, 현장 조건에 따라 용접 및 플랜지 연결과 같은 적절한 설치 방법을 선택할 수 있습니다. 또한 고객에게 전문적인 설치 안내 서비스를 제공할 수 있습니다. ​

Q: 제품은 어떤 극한 환경에 적응할 수 있습니까?

A: 고온(최대 750 ℃), 강한 부식(다양한 산성 및 알칼리성 매체), 높은 마모(고경도 입상 재료 운반 등)와 같은 극한 환경에 적응할 수 있으며 복잡한 산업 조건에서 안정적으로 작동할 수 있습니다.
