시멘트 파우더를 운반하기 위한 유연한 세라믹 선형 튜브

제품 소개

시멘트 분말 이송 라인에서 가장 먼저 마모되는 부분은 유연한 연결부입니다. 이는 특히 사일로 아래, 로터리 밸브 및 스크류 컨베이어 옆, 또는 고정 배관과 진동 장비 사이에 흔히 발생합니다.

일반적인 고무 호스는 진동과 제한적인 움직임을 흡수할 수 있지만, 내부 고무층은 분말 흐름에 그대로 노출됩니다. 미세한 시멘트 입자는 점차 동일한 부위를 침식시켜 호스를 얇게 만들고 누출 또는 예기치 않은 가동 중단 위험을 증가시킵니다.

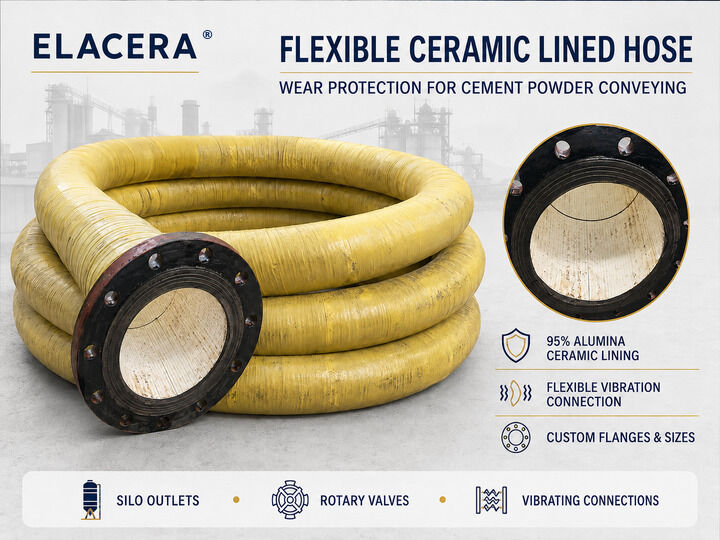

Elacera 세라믹 라이닝 유연 호스는 시멘트 분말 이송 시스템의 반복 마모 연결부를 위해 설계되었습니다. 알루미나 세라믹 라이닝이 직접적인 마모의 대부분을 흡수하는 동안, 강화 고무 본체는 움직이거나 진동하는 연결부에 필요한 제어된 유연성을 유지합니다.

유연한 연결부가 왜 그렇게 빨리 마모되는가

세라믹 라이닝 강철 파이프는 고정 이송 구간에서 잘 작동하지만, 시멘트 플랜트의 모든 유연한 연결부를 대체할 수는 없습니다. 일부 연결부는 장비 진동, 작은 설치 편차 또는 작동 중 제한적인 움직임을 보상해야 합니다.

이러한 짧은 호스 구간은 집중적인 마모 지점이 될 수 있습니다. 마모는 종종 배출구, 굴곡부 또는 재료 흐름 방향이 바뀌는 부근에서 더 심합니다. 내부 고무가 마모되면 주변 강철 배관이 양호한 상태를 유지하더라도 분말 누출이 발생할 수 있습니다.

이러한 위치에 세라믹 라이닝 호스를 설치하면 주요 마모 표면이 고무 본체에서 세라믹 라이닝으로 이동합니다. 이는 유연한 연결부를 고정된 조립품으로 전환하지 않고 조기 누출 위험을 줄이는 데 도움이 됩니다.

일반적인 설치 위치

호스는 다음과 같은 경우에 고려될 수 있습니다:

• 시멘트 사일로 및 저장 빈 아래 연결부
• 로터리 밸브 및 스크류 컨베이어 근처 유연 조인트
• 시멘트 분말 적재 및 하역 라인
• 고정 배관과 진동 장비 간의 연결부
• 냉각된 원료 및 건조 광물 분말 이송 시스템
• 내부 마모로 인해 반복적으로 교체된 짧은 호스 구간

이 제품은 주로 건조하고 냉각된 연마성 분말을 위해 설계되었습니다. 이송되는 재료가 뜨거운 경우, 고무 컴파운드, 접착 시스템 및 전체 호스 구성을 선택하기 전에 연속 및 최고 온도를 확인해야 합니다.

세라믹 라이닝 및 호스 구성

밀집된 알루미나 세라믹 조각이 내마모성 내부 표면을 형성합니다. 이들은 고무 구조 내에 삽입되어 안전하게 고정되어 호스가 설계 범위 내에서 구부러질 수 있도록 하면서 이송되는 분말과 내부 고무층 간의 직접적인 접촉을 제한합니다.

일반적인 구성은 다음과 같습니다:

• 95% 알루미나 세라믹 내마모 라이닝
• 탄성 고무 쿠션층
• 호스 직경 및 압력에 따라 선택된 강화층
• 보호용 외부 고무 커버
• 맞춤형 플랜지 또는 프로젝트별 엔드 피팅

세라믹 배열, 강화 구조 및 엔드 연결부는 모든 호스에 동일하지 않습니다. 내부 직경, 총 길이, 작동 압력, 설치 위치 및 필요한 굽힘 성능에 따라 선택됩니다.

호스는 확인된 최소 굽힘 반경 이하로 구부러져서는 안 됩니다. 과도한 굽힘 또는 비틀림은 세라믹 라이닝 및 엔드 연결부에 불필요한 스트레스를 줄 수 있습니다.

반복 마모 위치에서의 실질적인 이점

시멘트 분말에 대한 세라믹 보호

알루미나 세라믹 라이닝은 분말 흐름으로부터의 직접적인 충격 및 슬라이딩 마모의 대부분을 흡수합니다. 이는 일반 호스가 너무 빨리 마모될 수 있는 부위에서 고무 본체를 보호합니다.

제어된 유연성

세라믹 조각은 고무 본체와 함께 작동하여 호스가 일반적인 장비 진동 및 제한적인 움직임을 수용할 수 있도록 합니다. 이는 여전히 유연한 부품이지만, 굽힘 범위는 확인된 호스 설계를 따라야 합니다.

배관에 맞춘 연결부

플랜지 치수, 볼트 구멍 패턴 및 기타 엔드 피팅은 기존 배관, 플랜지 표준 또는 프로젝트 도면에 따라 생산될 수 있습니다. 이는 설치 중 수정 작업을 줄일 수 있습니다.

짧은 구간에 집중된 유지보수

마모가 한 유연한 연결부에 집중될 때, 올바르게 설계된 호스는 긴 고정 배관 구간을 변경하지 않고 제거 및 교체할 수 있습니다.

알려진 마모 지점에 더 적합

세라믹 라이닝 호스는 이전 고무 호스에서 반복적인 내부 마모가 이미 나타난 곳에 특히 유용합니다. 낮은 마모 서비스의 경우, 일반 고무 호스가 더 경제적인 선택일 수 있습니다.

참고 기술 데이터

위 정보는 모든 호스에 대한 고정 사양이 아닌 일반적인 참고 자료입니다. 최종 압력, 온도 및 굽힘 한계는 전체 호스 구성 및 실제 작동 조건에 따라 확인해야 합니다.
