시멘트 클린커 처리용 알루미나 세라믹 배열 스파우트

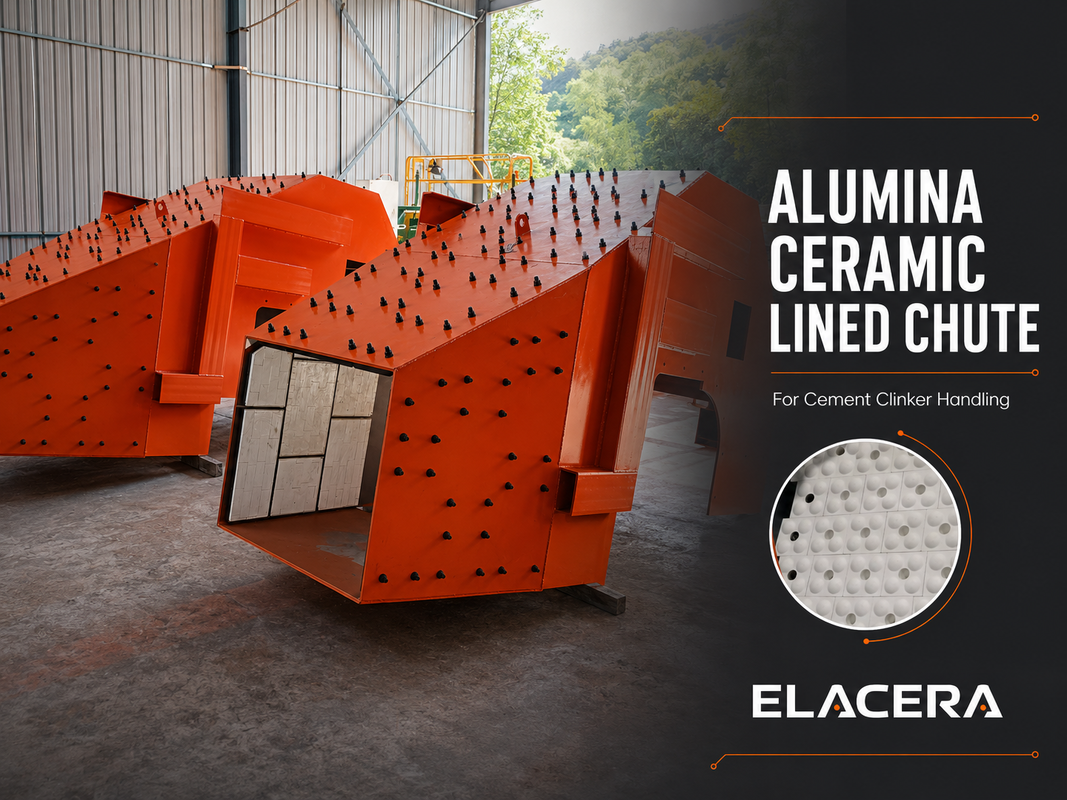

알루미나 세라믹 라이닝 슈트 (시멘트 클링커 취급용)

알루미나 세라믹 라이닝 슈트는 내마모성 세라믹 타일 또는 블록으로 보호되는 제작 강철 슈트입니다. 재료 이송 중 시멘트 클링커가 내부 강철 표면에 반복적으로 충돌하거나 미끄러지는 영역에 사용하도록 설계되었습니다.

슈트 본체, 입구 및 출구 치수, 라이닝 두께 및 연결 구조는 고객의 장비 도면에 따라 제작될 수 있습니다. 작동 온도, 낙하 높이, 진동 및 설치 위치에 따라 세라믹 라이닝은 접착되거나, 용접 가능한 타일로 기계적으로 고정되거나, 두 가지 방법을 조합하여 설치될 수 있습니다.

제품 요약 설명
알루미나 세라믹 라이닝 슈트는 시멘트 클링커 운송 중 충격 및 미끄러짐 마모에 노출되는 강철 표면을 보호합니다. 슈트 치수, 세라믹 배치 및 고정 방법은 작동 조건 및 장비 도면에 따라 맞춤 제작할 수 있습니다.

클링커 슈트에서 마모는 어디에서 발생하나요?

클링커 슈트 내부의 마모는 거의 균일하게 분포되지 않습니다.

슈트로 들어가는 재료는 먼저 충격 표면에 부딪힌 다음 방향을 바꾸어 배출구 쪽으로 미끄러질 수 있습니다. 이로 인해 여러 가지 가능한 마모 영역이 발생합니다:

• 첫 번째 재료 충격 지점
• 경사진 미끄러짐 표면
• 모서리 및 방향 변경 지점
• 입구 및 출구 근처 영역
• 세라믹 조인트 및 라이닝 종료 지점
• 재료 흐름이 집중되는 구간

슈트 전체에 동일한 라이닝을 단순히 설치하는 것만으로는 최적의 결과를 얻지 못할 수 있습니다. 세라믹 배치는 실제 재료 흐름과 마모가 집중되는 영역을 중심으로 설계해야 합니다.

세라믹 라이닝 구조

먼저 강철 슈트를 제작한 후, 내부 마모 표면에 알루미나 세라믹 타일 또는 블록을 배치합니다.

세라믹 크기와 배치는 슈트 모양에 따라 선택됩니다. 평평한 타일은 넓은 평면 표면에 적합하며, 모서리, 전환부 및 불규칙한 구간 주변에는 더 작거나 특수 모양의 부품이 필요할 수 있습니다.

가능한 경우, 세라믹 조인트는 재료 흐름 방향으로 연속적인 직선 경로를 피하도록 배치됩니다. 라이닝 종료부는 또한 인접한 강철 또는 세라믹 라이닝 표면과 부드럽게 연결되어 노출된 가장자리를 줄여야 합니다.

접착식 또는 용접식 세라믹 라이닝?

세라믹 고정 방법은 실제 작동 조건에 따라 선택해야 합니다.

접착식 세라믹 타일

접착식 세라믹 타일은 비교적 매끄러운 내부 표면을 제공하며, 선택한 접착제가 작동 온도, 충격 수준 및 설치 위치와 호환될 때 적합합니다.

설치 전에 강철 표면을 적절하게 준비해야 합니다. 세라믹 배치, 접착제 커버리지 및 조인트 제어는 라이닝 공정의 중요한 부분입니다.

용접식 세라믹 타일

용접식 세라믹 타일에는 형성된 설치 구멍이 있습니다. 설치 중에는 금속 고정 부품이 이 구멍을 통과하여 강철 슈트 본체에 용접됩니다. 그런 다음 세라믹 캡을 사용하여 고정 위치를 보호합니다.

세라믹 자체는 직접 용접되지 않습니다. 금속 고정 부품은 기계적 고정을 제공하며, 적합한 경우 접착제 또는 베딩층도 사용할 수 있습니다.

이 구조는 진동, 상부 설치, 더 큰 세라믹 부품에 노출되거나 추가적인 기계적 고정이 필요한 작동 조건에 대해 고려할 수 있습니다.

복합 라이닝 구조

하나의 슈트에서 다른 섹션에 다른 고정 방법을 사용할 수 있습니다.

예를 들어, 주요 미끄러짐 표면에는 접착식 세라믹 타일을 사용하고, 중요한 충격 구역이나 상부 섹션에는 용접식 세라믹 타일을 사용할 수 있습니다. 최종 설계는 온도, 낙하 높이, 입자 크기 및 기존 마모 패턴을 검토한 후 확인해야 합니다.

제품 특징

• 내마모성 알루미나 세라믹이 강철 슈트 표면을 보호합니다.
• 세라믹 배치는 직사각형, 경사 및 전환 슈트 구조를 따를 수 있습니다.
• 접착식, 용접식 또는 복합 고정 방법을 사용할 수 있습니다.
• 별도의 마모 영역에 대해 다른 세라믹 두께를 고려할 수 있습니다.
• 입구, 출구, 플랜지 및 지지 구조는 맞춤 제작할 수 있습니다.
• 라이닝 조인트 및 종료 영역은 재료 흐름에 따라 배치됩니다.
• 완성된 내부 치수는 생산 전에 확인됩니다.
• 완성된 제작 슈트 또는 세라믹 라이닝 부품을 공급할 수 있습니다.

일반 기술 정보

이 표는 일반적인 제조 옵션을 설명하며 고정된 사양이 아닙니다. 최종 매개변수는 승인된 도면 및 작동 정보를 기반으로 해야 합니다.

충격 및 미끄러짐 마모 영역 설계

충격 마모와 미끄러짐 마모는 항상 동일하게 취급해서는 안 됩니다.

첫 번째 충격 영역은 다운스트림 미끄러짐 표면과 다른 세라믹 두께, 블록 모양 또는 고정 구조가 필요할 수 있습니다. 재료가 슈트 내부에서 방향을 바꾸면 한 벽이 반대 벽보다 훨씬 더 집중된 마모를 받을 수 있습니다.

따라서 설계 검토 시 다음 사항을 고려해야 합니다:

• 재료 진입 방향
• 낙하 높이
• 입자 크기 및 모양
• 재료 온도
• 유량
• 슈트 각도
• 진동 및 충격
• 기존 마모 위치
• 필요한 완성된 개구부 크기

이러한 세부 사항은 세라믹 배치를 결정하고 라이닝이 재료 통과를 불필요하게 줄이는 것을 방지하는 데 도움이 됩니다.

세라믹 두께 및 완성된 개구부 크기

더 두꺼운 세라믹 라이닝이 반드시 더 나은 슈트 설계를 의미하는 것은 아닙니다.

세라믹 두께를 늘리면 완성된 내부 치수가 줄어듭니다. 이는 특히 좁은 배출구, 전환부 또는 기존 연결 지점 근처에서 재료 흐름에 영향을 미칠 수 있습니다.

제조 전에 마모 보호 요구 사항과 완성된 개구부 크기를 모두 확인해야 합니다. 마모 분포가 명확하게 이해되는 경우 별도의 영역에 대해 다른 라이닝 두께를 사용할 수 있습니다.

제조 및 검사

생산은 고객의 슈트 도면 및 작동 정보 검토로 시작됩니다. 강철 본체는 세라믹 배치가 내부 형상에 따라 배치되기 전에 제작됩니다.

제조 중 다음 사항을 확인합니다:

• 강철 슈트 치수 및 연결 방향
• 세라믹 재료 및 두께
• 라이닝 커버리지
• 세라믹 조인트 배치
• 고정 및 접착 상태
• 모서리 및 전환 영역
• 라이닝 종료 세부 사항
• 완성된 입구 및 출구 치수

작은 절단 부품, 노출된 강철 가장자리 및 재료 운송 중 약점이 될 수 있는 급격한 내부 계단에 특별한 주의를 기울입니다.

일반적인 응용 분야

알루미나 세라믹 라이닝 슈트는 다음과 같은 마모성 재료 취급 영역에 사용될 수 있습니다:

• 시멘트 클링커 이송 슈트
• 냉각기 배출 전환부
• 버킷 엘리베이터 입구 및 배출 슈트
• 컨베이어 이송 지점
• 사일로 및 호퍼 배출 섹션
• 원료 취급 시스템
• 마모성 분말 및 벌크 고체 운송 장비

비정상적으로 높은 온도, 심한 충격, 부식 또는 습한 재료의 경우, 라이닝 구조를 선택하기 전에 작업 조건을 별도로 검토해야 합니다.

완성된 슈트 또는 세라믹 라이닝 부품

두 가지 공급 형식이 모두 가능합니다.

고객이 확인된 제작 도면을 제공하면 완전한 세라믹 라이닝 슈트를 제작할 수 있습니다. 이 옵션을 통해 강철 구조, 세라믹 배치 및 연결 세부 사항을 하나의 어셈블리로 확인할 수 있습니다.

기존 장비를 현장에서 수리하거나 라이닝하는 경우, 치수 및 설치 요구 사항에 따라 세라믹 타일, 용접식 타일 또는 사전 조립된 라이닝 섹션도 공급할 수 있습니다.

견적에 필요한 정보

견적 요청 시 다음 정보를 제공해 주십시오:

• 슈트 도면 또는 주요 치수
• 입구 및 출구 치수
• 재료 흐름 방향
• 슈트 설치 각도
• 운송되는 재료
• 입자 크기
• 재료 온도
• 낙하 높이
• 유량 또는 처리 용량
• 기존 마모 위치
• 요구되는 세라믹 두께 (지정된 경우)
• 강철 본체 재료 및 두께 (요구되는 경우)
• 선호하는 연결 및 고정 방법

세라믹 고정 방법을 선택하지 않은 경우, 작동 정보가 확인된 후 접착식 및 용접식 옵션을 검토할 수 있습니다.

자주 묻는 질문

용접식 세라믹 라이닝 슈트는 용접 강철 슈트와 동일한가요?

아니요. 강철 슈트 본체는 용접으로 제작되며, "용접식 세라믹"은 금속 고정 부품용 설치 구멍이 있는 세라믹 타일을 의미합니다. 세라믹 자체는 강철에 직접 용접되지 않습니다.

접착식 또는 용접식 세라믹 타일을 사용해야 하나요?

온도, 진동, 충격, 세라믹 크기 및 설치 위치에 따라 선택이 달라집니다. 접착식 타일은 매끄러운 라이닝 표면을 제공하며, 용접식 타일은 기계적 고정을 추가합니다. 일부 슈트는 다른 마모 영역에서 두 가지 구조를 모두 사용합니다.

기존 도면으로 슈트를 제작할 수 있나요?

예. 강철 본체, 입구, 출구, 지지대 및 연결 세부 사항은 확인된 도면에 따라 제작할 수 있습니다. 완성된 내부 치수를 확인할 때 세라믹 두께를 고려해야 합니다.

하나의 슈트에서 다른 세라믹 두께를 사용할 수 있나요?

예. 충격 및 미끄러짐 마모 영역이 명확하게 식별되면 다른 섹션에 대해 다른 라이닝 두께 또는 세라믹 모양을 고려할 수 있습니다.

세라믹 라이닝만 공급할 수 있나요?

예. 세라믹 타일, 용접식 세라믹 타일 및 선택된 라이닝 부품을 고객 설치용으로 공급할 수 있습니다. 생산 전에 상세 치수 및 작동 정보가 필요합니다.

기술 검토 요청

슈트 도면, 재료 정보 및 기존 마모 세부 정보를 보내주십시오. 예상되는 충격 영역, 미끄러짐 마모 영역, 세라믹 배치 및 고정 방법을 검토한 후 기술 견적을 준비하겠습니다.
