제품 상세정보
원래 장소: Changsha, Hunan, 중국
브랜드 이름: Elacera
모델 번호: 세라믹 배열 파이프 피팅
지불과 운송 용어
최소 주문 수량: 협상 가능
가격: 협상 가능
포장 세부 사항: 목재 케이스 또는 아이언 랙으로 포장됩니다
배달 시간: 근무일 25 ~ 45 일
지불 조건: 티/티
공급 능력: 100,000 ㎡/ 년
제품 유형: |
세라믹 라인 티 파이프 |
세라믹 소재: |
95% 알루미나 세라믹 |
안감 구조: |
알루미나 세라믹 타일 |
세라믹 밀도: |
≥3.75g/cm³ |
철피: |
탄소강/스테인리스 |
티 구성: |
90° 티 / 맞춤형 Y자형 |
세라믹 두께: |
착용 조건에 따른 맞춤형 |
파이프 크기: |
그림에 따른 쿠스토미즈드 |
애플리케이션: |
연마 분말 및 벌크 재료 이송 |
표면 처리: |
페인팅 / 맞춤형 코팅 |
제품 유형: |
세라믹 라인 티 파이프 |
세라믹 소재: |
95% 알루미나 세라믹 |
안감 구조: |
알루미나 세라믹 타일 |
세라믹 밀도: |
≥3.75g/cm³ |
철피: |
탄소강/스테인리스 |
티 구성: |
90° 티 / 맞춤형 Y자형 |
세라믹 두께: |
착용 조건에 따른 맞춤형 |
파이프 크기: |
그림에 따른 쿠스토미즈드 |
애플리케이션: |
연마 분말 및 벌크 재료 이송 |
표면 처리: |
페인팅 / 맞춤형 코팅 |
제품 설명

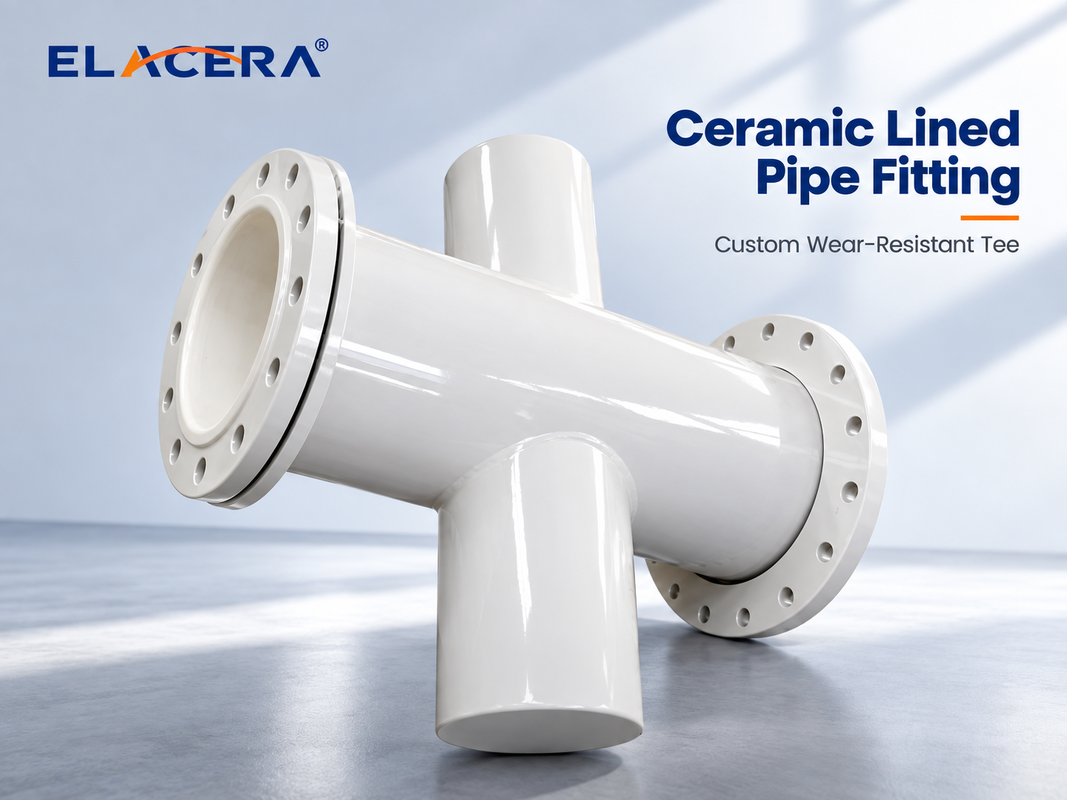

ELACERA 세라믹 배열 된 티 파이프는 마모 저항성 알루미나 세라믹 타일을 사용하여 밀집 된 마찰과 입자 충격에 노출 된 가지 연결 및 흐름 분할 부위를 보호합니다.우리는 tee 각도를 사용자 정의 할 수 있습니다, 파이프 지름, 세라믹 두께, 강철 구조, 연결 유형은 프로젝트 도면과 일치합니다.
티는 종종 가려운 전달 파이프 라인에서 보호하기가 가장 어려운 섹션 중 하나입니다.
직선 파이프와 달리, 티에 들어가는 물질은 단일, 간단한 흐름 경로를 따르지 않습니다.접합 벽에 타격하거나 조립 장치의 한쪽에 집중됩니다그 결과, 마모는 평평하게 분포하기보다는 매우 지역화됩니다.
이 이유 때문에, 세라믹 래닝 티는 단순히 추가 가닥을 가진 직선 세라믹 파이프로 취급해서는 안 됩니다.
세라믹 배열은 피팅의 실제 기하학을 따라 연결을 통해 지속적인 보호를 제공해야합니다.
교차점 은 보통 우리 가 가장 먼저 살펴보는 곳 이다
경사 분말, 재, 미네랄 입자, 또는 다른 대용량 물질이 티를 통과 할 때, 가지 입구와 들어오는 흐름에 반대되는 벽은 반복적인 입자 충돌을 경험 할 수 있습니다.
실제 마모 패턴은 재료 흐름 방향, 전달 속도, 입자 크기 및 경화, 가지 각도, 고체 농도 및 파이프 지름 등 여러 가지 요인에 달려 있습니다.
이 때문에 같은 명목 지름의 두 개의 티는 여전히 다른 배열 디자인을 필요로 할 수 있습니다.
심한 마모 위치에 있어서, 전체 장착장치 전체에 정확히 동일한 세라믹 두께를 사용하는 대신 더 두꺼운 세라믹 또는 지역 강화 부피를 고려할 수 있습니다.
티 교차로 주위 의 세라믹 레이아웃
세라믹 타일 배열 티의 가장 중요한 부분은 단순히 세라믹 재료 자체가 아니라 타일이 가지와 관절 주위를 어떻게 배치되는지입니다.
티의 내부 표면은 주 파이프가 가지와 만나는 곳에서 지속적으로 변합니다.따라서 세라믹 타일은 실제 내부 기하학에 따라 절단되고 배치되어야 하므로 마모 저항성 표면이 가능한 한 연속적으로 유지됩니다..
특수 모양 또는 절단 된 세라믹 타일 은 어려운 전환 영역 주위 에서 사용 될 수 있습니다.
입자의 충격이 더 집중 될 것으로 예상되는 경우, 용암 두께는 운영 조건과 승인된 설계에 따라 지역적으로 조정 될 수 있습니다.
이것은 세라믹 타일 부착이 큰 지름과 비 표준 파이프 피팅에 중요한 장점을 제공합니다. 배열이 복잡한 내부 모양에 적응 할 수 있기 때문입니다.
T 파이프나 Y 파이프?
모든 운송 시스템이 일반적인 90° tee를 필요로 하는 것은 아닙니다.
프로세스와 설치 레이아웃이 허용하는 경우, Y 모양의 가지가 재료 방향의 부드러운 변화를 제공 할 수 있습니다.
가지의 기하학은 입자가 부착을 통해 방향을 바꾸는 방법에 영향을 미치므로 90 ° 티 내부의 마모 분포는 Y 파이프와 다를 수 있습니다.
이것은 모든 응용 분야에 한 가지 갈래 각도가 적합하다는 것을 의미하지는 않습니다. 파이프 기하학, 흐름 방향, 재료 특성 및 설치 공간이 함께 고려되어야합니다.
ELACERA는 프로젝트 도면에 따라 전통적인 세라믹 배열 된 티와 맞춤형 세라믹 배열 된 Y 파이프를 모두 제조 할 수 있습니다.
전형적 인 건축 방법
|
항목 |
사용 가능한 옵션 |
|---|---|
|
부착 재료 |
92% / 95% 알루미나 세라믹, 필요한 경우 ZTA |
|
배열 구조 |
세라믹 타일, 세라믹 수갑/반지 |
|
강철 껍질 |
탄소강 또는 스테인레스강 |
|
티 구성 |
90° 티 또는 맞춤 Y 가지 |
|
세라믹 두께 |
착용 조건에 따라 선택 |
|
연결 |
플랜지, 용접 끝 또는 사용자 정의 연결 |
|
파이프 크기 |
도면에 따라 제조 |
|
표면 처리 |
프로젝트 요구 사항에 따라 칠 시스템 |
세라믹 인라인 티 를 사용하는 곳
세라믹 배열 된 티 파이프는 다음과 같은 가려지기 물질을 전달하는 파이프 라인 시스템에 적합합니다.
분쇄된 석탄 · 날아가는 재 · 시멘트 분말 · 광물 분말 · 슬래그 · 광석 미세 · 모래 · 잔류 및 기타 가려움직일 용량물질
전형적인 응용 프로그램은 시멘트 공장, 열 발전소, 광산 및 광물 가공, 철강 공장, 석탄 처리 시스템 및 기타 대량물 운송 설비에서 찾을 수 있습니다.
추천 을 하기 전 에 필요 한 것
표준 교체 부품의 경우, 도면은 일반적으로 요금을 준비하는 가장 빠른 방법입니다.
새로운 운반 시스템 또는 비정상적인 마모를 가진 티에 대해서도 다음과 같은 것을 아는 것이 유용합니다.
이러한 세부 사항은 표준 세라믹 부피가 충분하지 않거나 접착점과 충돌 부위가 추가 보호가 필요한지 결정하는 데 도움이됩니다.
FAQ
비표준 세라믹 류 티를 만들 수 있나요?
파이프 지름, 갈래 각도, 전체 차원, 세라믹 두께, 연결은 승인된 도면에 따라 제조될 수 있습니다.
90° tee 대신 Y 파이프로 갈라질 수 있나요?
네, Y 모양의 세라믹 배열 피팅은 파이프 라이오프 레이아웃과 전달 설계에 따라 요구될 때 사용자 정의될 수 있습니다.
테이 크리크 크기가 다른 거리가 있을 수 있을까요?
예. 심한 마찰이나 집중된 입자 충돌을 위해, 세라믹 두께는 착용 조건과 승인된 디자인에 따라 현지 조정 될 수 있습니다.
보통 어떤 종류의 세라믹이 사용 됩니까?
92% 및 95% 알루미나 세라믹은 일반적으로 사용됩니다. ZTA 세라믹은 더 높은 충격 저항을 요구하는 영역에도 고려 될 수 있습니다.
플랜지와 용접 끝 티를 만들 수 있나요?
그래, 플랜지, 웰딩 엔드, 그리고 다른 사용자 정의 연결 구조는 도면에 따라 제공됩니다.
어떤 정보로 요금을 보내야 할까요?
도면은 선호합니다. 도면이 없으면 파이프 지름, 갈래 각도, 연결 유형, 전달 물질 및 작동 조건을 제공하십시오.
