제품 상세정보
원래 장소: 장사, 후난, 중국
브랜드 이름: Elacera
모델 번호: 저항하는 세라믹 파이프를 입으세요
지불과 운송 용어
최소 주문 수량: 협상 가능
가격: 협상 가능
포장 세부 사항: 나무 상자 또는 철 랙에서 싸여집니다
배달 시간: 근무일 25 ~ 45 일
지불 조건: 전신환
공급 능력: 0년
내마모성: |
우수한 |
애플리케이션: |
연마재 운송 |
내화학성: |
훌륭한 |
내식성: |
훌륭한 |
굴곡강도: |
350 MPa |
충격 저항: |
높은 |
길이: |
맞춤형 |
장수: |
오래 지속되는 |
압력 저항: |
높은 |
저항: |
내마모성 |
크기: |
맞춤형 |
두께: |
맞춤형 |
내마모성: |
우수한 |
애플리케이션: |
연마재 운송 |
내화학성: |
훌륭한 |
내식성: |
훌륭한 |
굴곡강도: |
350 MPa |
충격 저항: |
높은 |
길이: |
맞춤형 |
장수: |
오래 지속되는 |
압력 저항: |
높은 |
저항: |
내마모성 |
크기: |
맞춤형 |
두께: |
맞춤형 |
제품 설명
ELACERA® 세라믹 라이닝 엘보는 이송 시스템 내부에서 마모성 분말 및 입상 물질의 방향이 바뀌는 곳에 사용됩니다. 스틸 엘보는 내압 및 구조적 바디 역할을 하며, 92% 알루미나 세라믹 타일은 슬라이딩 마모 및 입자 충격으로부터 내부 표면을 보호합니다.
라이닝은 스틸 엘보가 성형된 후 설치됩니다. 세라믹 크기, 두께 및 배열은 엘보 직경, 곡률 반경 및 작동 조건에 따라 선택됩니다.
제품 상세 정보
|
항목 |
사양 |
|---|---|
| 브랜드 | ELACERA® |
| 제품 유형 | 세라믹 타일 라이닝 스틸 엘보 |
| 세라믹 재질 | 92% 알루미나 세라믹 |
| 외부 파이프 | 탄소강 또는 스테인리스강 |
| 라이닝 구조 | 정밀 밀착 세라믹 타일 |
| 세라믹 배열 | 엇갈림 이음 (Staggered Joints) |
| 엘보 각도 | 주문 제작 |
| 중심선 반경 | 도면에 따름 |
| 세라믹 두께 | 주문 제작 |
| 단부 연결 방식 | 플랜지형, 용접형 또는 기타 지정된 연결 방식 |
| 적용 분야 | 마모성 물질의 공압 및 기계식 이송 |
| 제작 기준 | 확정된 도면 또는 기존 샘플 |
| 포장 | 목재 상자 또는 스틸 랙 |
| 납기 | 통상 영업일 기준 25–45일 |
엘보가 직관보다 먼저 마모되는 이유
물질은 직관을 통과할 때와 동일한 방식으로 엘보를 통과하지 않습니다. 흐름의 방향이 바뀌면 입자는 외측 반경을 향해 계속 이동합니다. 따라서 곡관의 외측부는 내측부보다 더 많은 미끄럼 접촉과 직접적인 충격을 받게 됩니다.
이러한 차이는 조대 입자, 불규칙한 형상의 자재 또는 유동 조건이 불안정한 혼합물을 이송할 때 더욱 뚜렷해집니다. 또한 곡률 반경이 작은 엘보는 장반경 벤드보다 마모가 더 집중될 수 있습니다.
엘보 전체에 단순히 동일한 세라믹 배열을 적용하는 것은 가장 적절한 해결책이 아닐 수 있습니다. 특히 기존 스틸 엘보가 동일한 위치에서 마모되어 관통된 적이 있다면 외측 반경 주변의 세라믹 두께와 타일 배치를 별도로 검토해야 합니다.

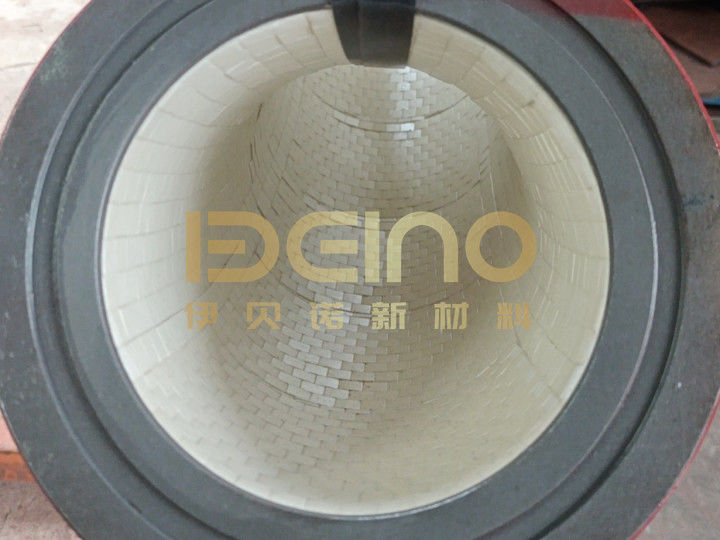

곡관 내부 세라믹 배치
이 엘보는 일체형 세라믹 슬리브 대신 개별 알루미나 세라믹 타일을 사용합니다. 작은 조각들이 곡면 내부 표면을 따르므로 다양한 엘보 직경과 곡률 반경에 맞춰 더욱 정밀하게 배열할 수 있습니다.
자재가 하나의 직선 이음매를 따라 연속적으로 이동하지 않도록 이음매를 엇갈리게 배치합니다. 라이닝 작업 시 외측 반경, 양쪽 끝 전환부 및 강관 표면이 노출될 수 있는 모든 영역에 주의를 기울입니다.
타일 라이닝 구조는 대구경 및 비표준 엘보에 특히 실용적입니다. 소구경 배관의 경우 일체형 세라믹 슬리브나 분할형 세라믹 링을 대신 고려할 수 있습니다. 선택은 내경, 엘보 형상 및 충격 수준에 따라 결정됩니다.
|
항목 |
사양 |
|
Al2O3% |
≥92% |
|
Fe2O3% |
≤0.20% |
|
모스 경도 |
9 |
|
흡수율 (%) |
≤0.02 |
|
밀도(g/cm3) |
≥3.60 |
|
마모율(%) |
≤0.02 |
이 값들은 대표 물성치입니다. 최종 세라믹 등급 및 시험 요구 사항은 주문 사양서에서 확정되어야 합니다.
단부 전환부의 세심한 관리 필요성
세라믹 라이닝 엘보는 내부 전환부가 매끄럽지 않을 경우 조기 국부 마모가 발생할 수 있습니다. 세라믹이 인접 파이프보다 낮으면 강관 벽의 일부가 노출될 수 있으며, 더 높으면 세라믹 모서리가 물질의 흐름을 반복적으로 가로막을 수 있습니다.
이러한 이유로 라이닝 작업 후 가공 완료된 내경을 점검해야 합니다. 양단의 세라믹은 인접 파이프와 일치해야 하며, 잔여 용접부 길이 또는 플랜지 전환부는 설치 도면을 따라야 합니다.
스틸 엘보 자체도 치수 관리가 필요합니다. 벤드 각도, 중심선 반경, 탄젠트 길이 및 플랜지 방향은 주변 배관의 정렬을 무리하게 틀지 않고 부품을 설치할 수 있는지 여부에 영향을 미칩니다.
엘보의 주요 적용처
세라믹 라이닝 엘보는 다음 물질을 이송하는 배관에 설치할 수 있습니다:
실제 라이닝 선택 시 입자 크기, 유속, 충격 각도, 작동 온도 및 시스템의 가압 또는 진공 작동 여부를 고려해야 합니다.
자주 묻는 질문(FAQ)
이 제품은 일체형 세라믹 엘보인가요?
아닙니다. 이 페이지에 소개된 제품은 개별 알루미나 세라믹 타일로 라이닝된 스틸 엘보입니다. 일체형 세라믹 슬리브는 일반적으로 더 작거나 규격화된 내경에 주로 고려됩니다.
세라믹 이음매를 엇갈리게 배치하는 이유는 무엇인가요?
엇갈림 이음매는 물질이 엘보를 통과할 때 하나의 연속된 이음매를 따라 흐르는 것을 방지합니다. 또한 스틸 표면에 직접적인 마모 경로가 노출될 가능성을 줄여줍니다.
외측 반경에 더 두꺼운 세라믹을 사용할 수 있나요?
네, 가능합니다. 외측 벤드에 마모가 집중되는 경우, 도면 및 작동 조건에 따라 해당 부위에 더 두꺼운 세라믹이나 다른 등급의 세라믹을 배치할 수 있습니다.
플랜지형과 용접형 엘보 모두 제작 가능한가요?
네. 플랜지형, 용접형 및 기타 지정된 단부 연결 방식으로 제작할 수 있습니다. 플랜지 방향과 잔여 용접부 길이는 도면에 명확히 표시되어야 합니다.
가공 완료된 내경은 어떻게 관리되나요?
스틸 엘보 직경, 접착제 층 및 세라믹 두께가 종합적으로 고려됩니다. 납품 전 라이닝된 내경과 양단 전환부를 검사합니다.
기존에 마모된 엘보를 동일하게 재생산할 수 있나요?
네. 확정된 도면 또는 기존 샘플을 바탕으로 제작이 가능합니다. 제작 전 벤드 각도, 중심선 반경, 탄젠트 길이, 연결 치수 및 가장 심각한 마모 위치를 확인해야 합니다.
외측 반경 부위가 반복적으로 마모되어 관통되는 엘보를 교체할 때는 마모된 부위의 사진을 원본 도면과 함께 ELACERA®로 보내주십시오. 이렇게 하면 세라믹 두께나 라이닝 배열의 조정이 필요한지 더 쉽게 판단할 수 있습니다.
